ヘプタフルーロプロパン消火装置 (FM200):
ヘプタフルーロプロパン (HFC-227ea) は,米国グレートレイクス株式会社によって化学的な消火のために開発されたクリーンガス消火剤である.それはハロゲネート炭化水素に属している.色がない臭いがなく,毒性が低く,導電性がなく,保護対象を汚染しない.特に大気中のオゾン層に破壊的な影響がない.環境保護の要件を満たすこの段階では,ハロン製の消火剤の理想的な代替剤です.
パイプネットワークの配置による分類:
1. 組み合わせた分流消防システム
複数の保護区域を保護するために,消防剤の貯蔵装置を使用する消防システム.複数の幹の枝は,消防剤の主管から分離することができます消火剤を消火区域に運ぶため,火災の消火必要に応じて,それぞれ,電源閥と電源閥を設定する.
2. ユニット独立消防システム
防災区域を保護するために1つまたは複数の防災器の貯蔵容器を使用する防災システム.
パイプラインネットワーク独立型:
3ガス式消火システムの構成と動作原理
消火剤の貯蔵シリンダー:消火剤を保持するために使用されます.
スタートガスのシリンダー: 多機能電磁弁で構成され,電源,ガス,手動などの複数の機能で開けられる.保護区域の火災消火を制御するためのスタートガス源を供給するために,パイプラインを通じて選択バルブとコンテナバルブに接続されている.動力ガスの貯蔵圧は4.5MPa
[8Lの窒素シリンダー]
シグナルフィードバック装置 (圧力スイッチ): ガスが消火装置の制御パネルに噴射された後に圧力信号をフィードバックする.
一方向バルブ:ホースとマニホールドの間に設置され,複数のシリンダーを一緒に配置すると,シリンダーが取り外されるか,噴霧後に噴霧されるのを防ぐ目的があります.特定の保護区域で火事が起き,消火剤を噴霧する必要がある場合消火剤が マニホールドから流れるか 噴霧されたシリンダーに戻る
ホース:コンテナのバルブとマニホールドを接続するために使用され,消火剤を輸送し,消火剤の放出による振動を軽減します.
安全バルブ: マニポールの片端に設置され,安全圧力を軽減する役割を果たします.

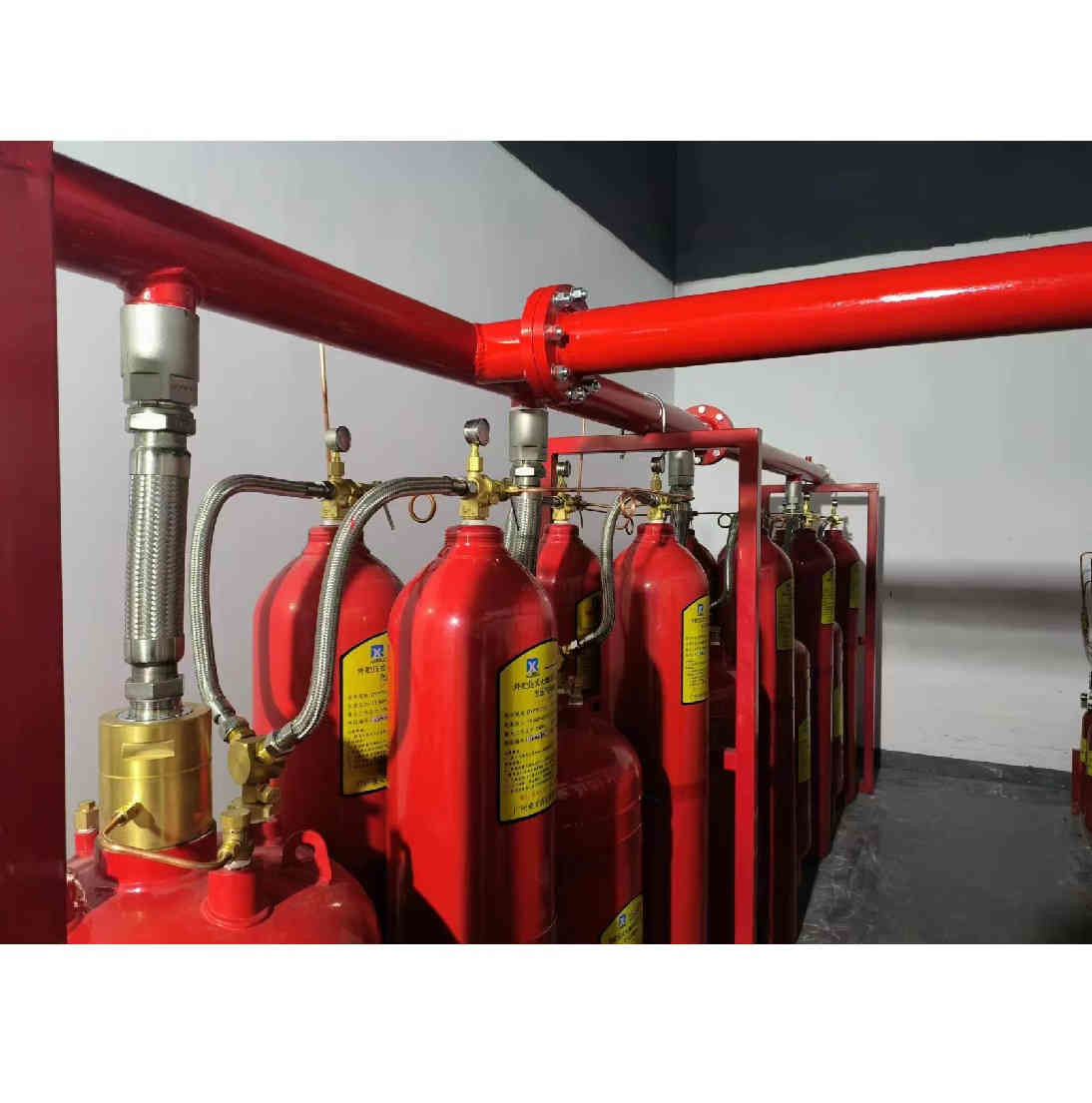

マニフォールド:各消防ボトルの消火剤がマニフォールドに集められた後,ボトルのグループラックに設置されます.選択バルブと各対応エリアの支線管網を通って保護区域に輸送されます..

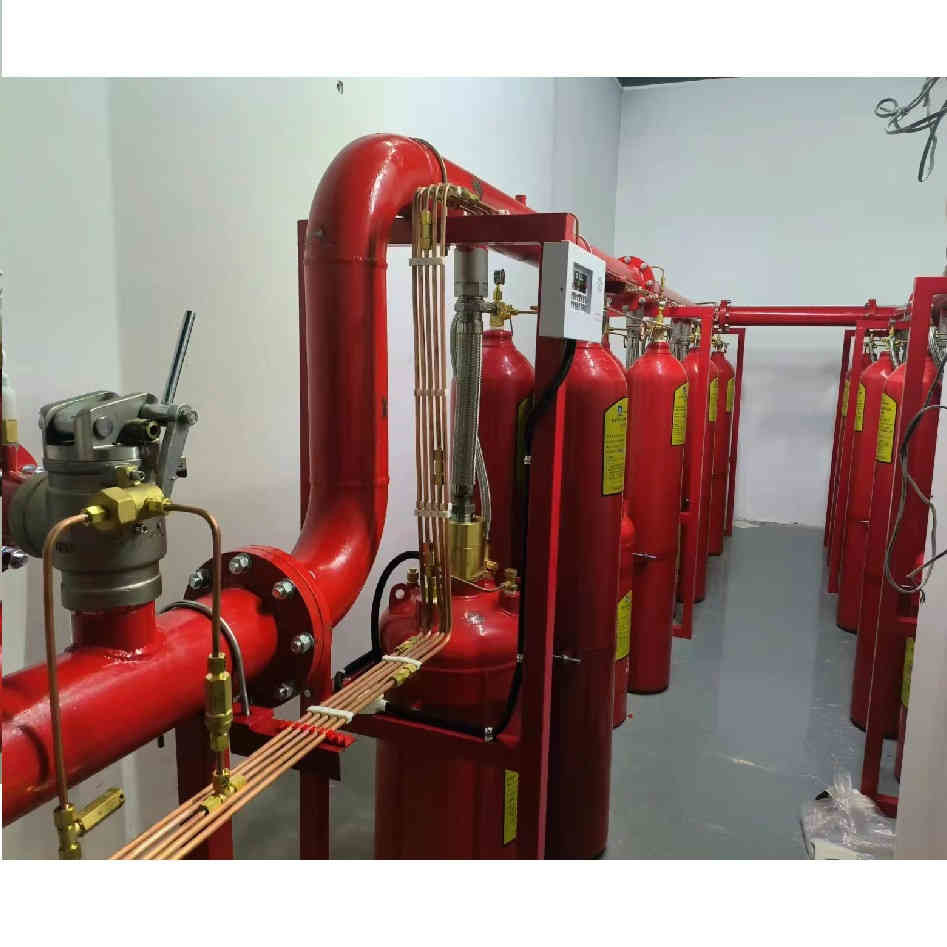

選択バルブ:複合配送システムでは対応する保護区域の各支管の先端に設置され,消火剤の流れ方向を制御する.防災用剤を保護区域に配布する目的を達成するために
ガス制御の一方向弁,空気の流れの方向を制御するために,併用配送消火システムの動気パイプで使用される.
容器のバルブ: 消火器のボトルに設置され,消火剤は容器のバルブを通ってボトルに詰め込むことができます.消火剤は漏れを防ぐために密封されています. 消火が必要な場合は,容器のバルブを開いて,消火剤を放出して火を消します.
パイプラインのノズル: 圧縮式消火剤を輸送し噴射するために使用されます.
ガス式消火装置の動作手順:
